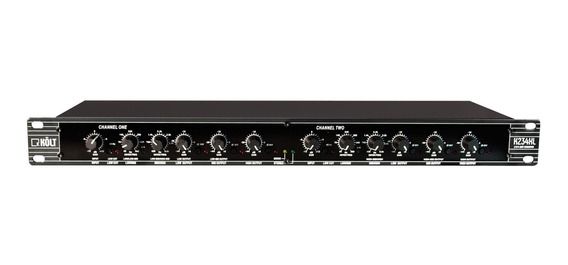

Crossover K234XL Com 3 Vias Estereo 4 Vias Mono - KOLT
Descrição:
Os crossovers Költ são equipamentos úteis para processamento de sinal e controle de frequência, para controle de microfonia e ruídos indesejados. O crossover deve ser conectado entre a fonte de sinal e o alto falante. Ajuste o nível de sinal e equalização, e para otimizar a relação sinal-ruído, a estrutura de ganho do sistema de som deve ser ajustada.
Todas as entradas e saídas são tomadas balanceadas XLR aparafusadas ao chassi. Essa "desmontagem" dos conectores garante que, mesmo que alguém pise em um cabo conectado à unidade, não vai rasgar a placa de circuito interno. Todos os crossovers Költ apresentam filtros Linkwitz-Riley de 24 dB por oitava, o padrão profissional.
Cada canal possui um controle de ganho de entrada para a configuração adequada do nível. Há um corte baixo de 40 Hz (HPF) em cada canal para remover baixas frequências indesejadas.
Os interruptores do painel traseiro permitem selecionar o intervalo das frequências de cruzamento individualmente para os dois canais. Os controles de frequência de cruzamento têm um LED verde que indica que a chave X10 no painel traseiro está ativada, todas essas opções estão no painel traseiro, para evitar que você as altere durante o funcionamento.
Especificações Técnicas:
- - Marca: Költ;
- - Modelo: CROSSOVER K234XL;
- - Conectores de Entrada: XLR;
- - Tipo de entrada: Eletronicamente balanceado / não balanceado, filtrado por RF;
- - Impedância de entrada: balanceada >50k ohm, desbalanceada >25k ohms;
- - Entrada máxima: >+ 21dBu balanceada ou desbalanceada;
- - CMRR: >40dB, normalmente> 50dB a 1kHz;
- - Conectores de saída: XLR;
- - Tipo de saída: Balanceado por impedância / desbalanceado, filtrado por RF;
- - Impedância de Saída: Balanceada 200 ohms, desbalanceada 100 ohms;
- - Nível máximo de saída: >+ 21dBu balanceada / desbalanceada em 2k ou superior;
- - Largura de banda: 20Hz a 20kHz, +/- 0,5dB;
- - Resposta de frequência: <3 Hz a> 90 kHz, + 0 / -3 dB;
- - Relação Sinal/Ruído: Ref: +4 dBu, largura de banda de medição de 22 kHz;
- - Sinal-ruído (modo estéreo): >94dB (saída baixa), >93dB (saída média), >92dB (saída alta);
- - Sinal-ruído (modo mono): >94dB (saída baixa), >94dB (saída baixa / média), >92dB (saída alta / média);
- - Faixa dinâmica: >114 dB, não ponderada, qualquer saída;
- - THD + ruído: <0,004% a +4 dBu, 1 kHz; <0,04% a +20 dBu, 1 kHz;
- - Diafonia Inter canal: <-80 dB, 20 Hz a 20 kHz;
- - Frequências de cruzamento (modo estéreo) Baixa / Alta: 45 a 960 Hz ou 450 Hz a 9,6 kHz (configuração x10);
- - Frequências de cruzamento (modo mono) Baixa / Média: 45 a 960 Hz ou 450 Hz a 9,6 kHz (configuração x10);
- - Alto-Médio / Alto: 450 Hz a 9,6 kHz; Baixo-Médio / Alto-Médio: 450 Hz a 9,6 kHz;
- - Tipo de filtro cruzado Linkwitz-Riley, 24 dB / oitava, variável de estado;
- - Chave de corte baixo: Ativa o filtro passa-alta de 40 Hz Butterworth, 12 dB / oitava, uma chave por canal;
- - Chave de inversão de fase: Inverte a fase na saída, uma chave por saída;
- - Chave x1/x10: Multiplica a faixa de frequência de cruzamento baixo-alto (mono: baixo/médio e alto/médio) das marcações do painel frontal por um fator de 1 ou 10, um comutador por canal.
